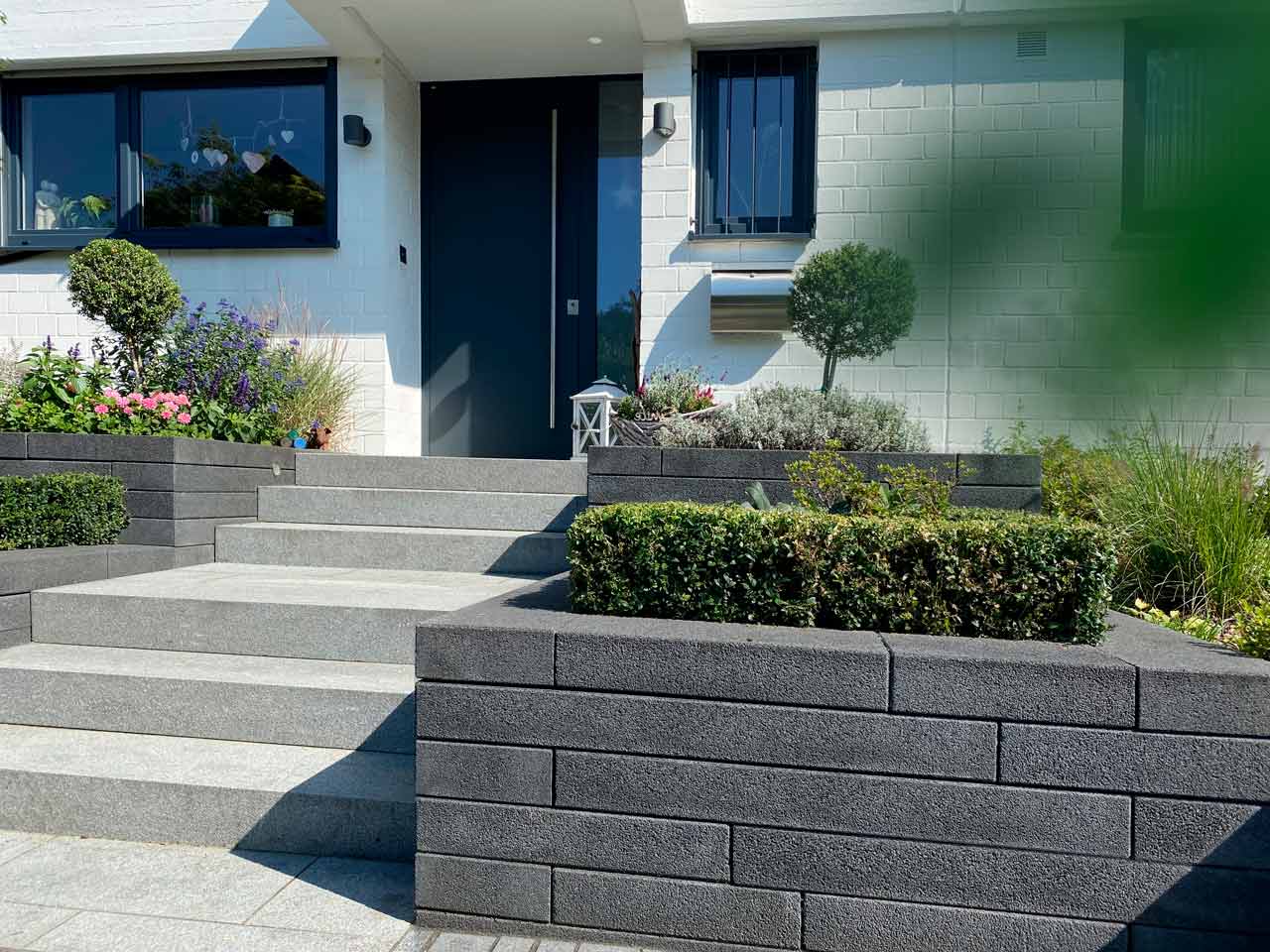

LAZEA^®-MAUER

Format	L / B / H in cm	Basalt Anthrazit	Lager
	Normalstein 98/25/10	01300041	BN, L
	Abdeckstein 98/25/10	01301041	BN, L

A = Alsdorf
BN = Bonn/Beuel
L = Langenfeld

Downloads

Einbauhinweise Mauern

Maximale Aufbauhöhen je Einsatzbereich

• senkrecht freistehend:
  max. 0,9 m
• Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1):
  max. 0,6 m

Tipps für den Einbau:

• Die LAZEA-Mauer wird auf ein frostfrei gegründetes Betonfundament von 25 cm Breite und ≥ 20 cm Dicke gesetzt.
• Setzen Sie die unterste Steinreihe höhen- und fluchtgerecht auf einer Mörtelausgleichsschicht von 2–3 cm Dicke (Wasserwaage /Richtschnur empfohlen).

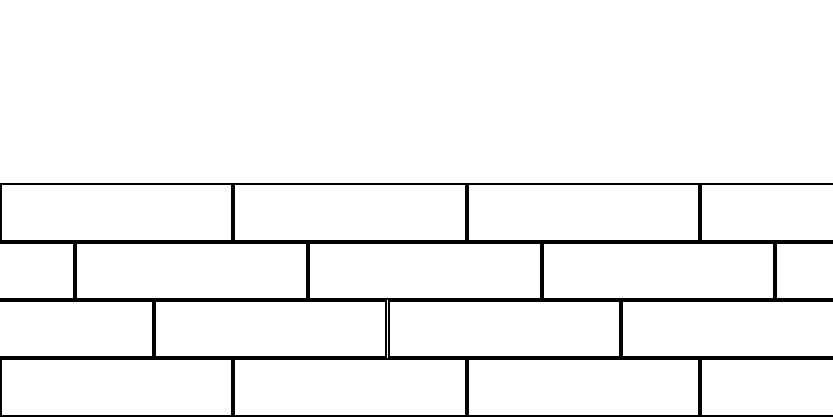

• Die darauffolgenden Lagen müssen im Versatz entweder mit dem einem frostsicherem Konstruktionskleber (keinen zementgebundenen oder kalkhaltigen Kleber!) oder einem Mittelbettmörtel (vorzugsweise auf Trasszement-Basis) verklebt werden.
• Die Verklebung dient auch zum Ausgleich von fertigungsbedingt nicht vermeidbaren, möglichen Maßtoleranzen. Der Kleber sollte gleichmäßig auf der Fläche des Steines aufgetragen werden.
• Bei erdhinterfüllten Mauerbauwerken ist erdseitig senkrecht abzudichten (z.B. Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
• Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
• Wir empfehlen die Mauer steine nach Aufbau zu imprägnieren.

Besonderheit bei erdhinterfüllten Mauerbauwerken:

• Zum Schutz der Mauer ist erdseitig senkrecht abzudichten (z.B. wurzelfeste, knickbare Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
• Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
• Wird aufgrund mangelnder Entwässerungseigenschaft des bestehenden Bodens eine Filterschicht (z.B. Kies 8/16 cm) eingebaut, empfehlen wir ein Filtervlies zum Schutz der Filterschicht vor Verschlämmung mit Feinmaterial zu verwenden.

Bei einer Ausführung als Hangmauer ist ein statischer Nachweis im Einzelfall erforderlich!

Statik

Je nach den regionalen Vorschriften ist eine Statik bei der Erstellung von Mauerwerken in der Regel ab einer Höhe von mehr als 0,75 m nachzuweisen. Diese richtet sich nach den Bauvorschriften der Region, sowie nach den Gegebenheiten vor Ort:

• Höhe der Mauer
• versetzte Mauer oder gerade Mauer (bei freistehender Mauer)
• Art der Mauer: freistehende Mauer, geneigte Böschungsmauer, senkrechte Böschungsmauer, Carportmauer (wird zusätzlich durch Dachbefestigung gehalten)
• Art und Güte des Unterbaus
• Befestigung der Mauer
• ein- oder zweischalige Bauweise
• mit oder ohne Lastfall (bei Böschungsmauern)
• Fundament
• mit oder ohne Einbau von Geogitter (bei Böschungsmauer) etc.
